Szczegóły Produktu:
|
| Funkcja: | Żuraw portalowy | Podstawowe komponenty: | PLC, silnik, łożysko, skrzynia biegów, silnik, przekładnia, pompa |
|---|---|---|---|
| Miejsce pochodzenia: | Henan, Chiny | Gwarancja: | 1 rok |
| Obciążenie znamionowe: | 60t | Promień roboczy: | 40m |
| Metoda kontroli: | Kontrola kabiny | Prędkość podnoszenia: | 1,8m/min ~56m/min |
| Prędkość obrotu: | 0,26 m/min ~ 26 m/min | Aplikacja: | Port, port morski, STATEK, stocznia, statek |
60-tonowa wysięgnik kratownicowy Portowy żuraw portalowy do sterowania kabiną Kompaktowa rama
Informacje o żurawiu portalowym z wysięgnikiem kratownicowym
Normy projektowe i produkcyjne suwnic bramowych: kod suwnicy portowej (GB/T17495-1998), kod bezpieczeństwa urządzeń dźwigowych (GB/T14406-1993);Norma ISO, norma fema, norma JIS;
Żurawie bramowe mają różnorodne zastosowania, takie jak obsługa portów, przeładunek materiałów stoczniowych, stocznie stoczniowe i remontowe, przemysł metalurgiczny.Czterolinkowa stoczniowa suwnica bramowa składa się z ramy, mechanizmu podnoszącego, mechanizmu wychylnego, mechanizmu obrotowego, mechanizmu kroczącego, zawiesia (chwytak, zawiesie kontenerowe, hak), wyposażenia elektrycznego i innych pomocniczych urządzeń zabezpieczających.
Parametr żurawia portalowego wysięgnika kratowego

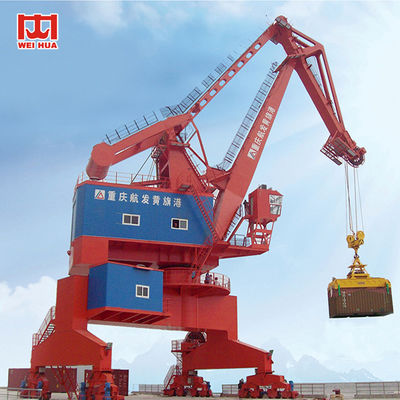

Żuraw portalowy typu czterolinkowego
| Typ | Czapka (t) | Maks. (m) | Min(m) | w górę (m) | Dół (m) | Rozpiętość*Podstawa | Maksymalne obciążenie koła |
| MQ0525 | 5 | 25 | 8 | 12 | 9 | 10,5*10,5 | 180 |
| MQ1033 | 10 | 33 | 9.5 | 20 | 12 | 10,5*10,5 | 185 |
| MQ1633 | 16 | 33 | 9.5 | 28 | 15 | 10,5*10,5 | 250 |
| MQ2533 | 25 | 33 | 9.5 | 28 | 15 | 10,5*10,5 | 260 |
| MQ3240 | 32 | 40 | 12 | 35 | 13 | 12*10,5 | 320 |
| MQ4570 | 45 | 70 | 25 | 45 | 13 | 12*12 | 320 |
| MQ5035 | 50 | 35 | 11,5 | 40 | 0 | 12*10,5 | 280 |

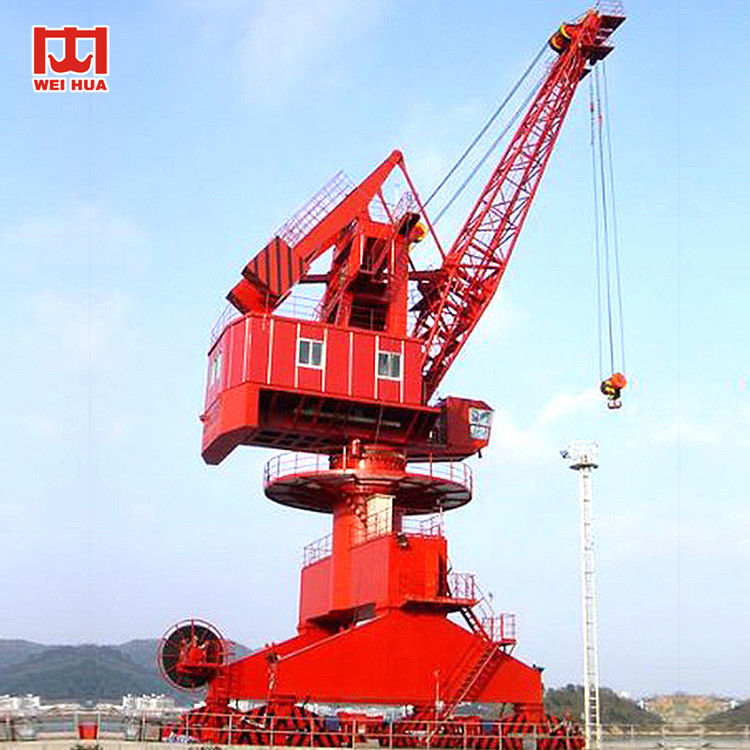

Żuraw portalowy z pojedynczym wysięgnikiem
| Typ | Czapka (t) | Maks. (m) | Min(m) | w górę (m) | Dół (m) | Rozpiętość*Podstawa | Maksymalne obciążenie koła |
| MQC0209 | 2 | 9 | 4 | 6 | 6 | 4,5*4,5 | 40 |
| MQC0315 | 3.2 | 15 | 5.6 | 12 | 8 | 6*6 | 80 |
| MQC0322 | 3.2 | 22 | 7 | 14 | 8 | 6*6 | 90 |
| MQC0515 | 5 | 15 | 6 | 12 | 9 | 6*6 | 120 |
| MQC0518 | 5 | 18 | 6 | 15 | 9 | 6*6 | 200 |
| MQC0520 | 5 | 20 | 7,5 | 16 | 18 | 6*6 | 200 |
| MQC3056 | 30 | 56 | 18 | 45 | 5 | 10*10,5 | 300 |
| MQC4580 | 45 | 80 | 24 | 50 | 14 | 12*14 | 340 |
| MQC5070 | 50 | 22 | 70 | 50 | 13 | 10,5*14 | 300 |
| MQC6345 | 63 | 45 | 17 | 40 | 10 | 10*10,5 | 250 |
Funkcje żurawia portalowego z wysięgnikiem kratownicowym
1, różnorodne formy konstrukcyjne chwytaka linowego, efekt stabilności liny jest dobry, znacznie hamuje kołysanie zawiesia;
2. Technologia współpracy dwóch maszyn, wysoka precyzja sterowania, dobry efekt synergii;
3. Punkty zawiasów wysięgnika przesuwają się w górę, aby zrealizować uzwojenie liny stalowej, przedłużyć żywotność liny stalowej i ułatwić konserwację;
4. Automatyczne obracanie i podążanie za technologią rozrzutnika kontenerów w celu poprawy wydajności i bezpieczeństwa pracy;
5. Technologia sprzężenia zwrotnego mocy, oszczędność energii i ochrona środowiska;
6, alarm wiatrowy, dynamiczne skanowanie bezpieczeństwa i inne środki bezpieczeństwa są kompletne.

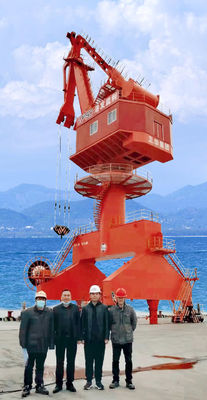

Obrazy żurawia portalowego z wysięgnikiem kratownicowym
